Siemens Healthineers | Transducers

Utöka dina diagnostiska möjligheter

★ ★ ★ ★ ★
(5.0)

Siemens Healthineers Transducer erbjuder ett brett utbud av innovativa transduktorer som maximerar effektiviteten och precisionen i ditt ultraljudssystem. Med Siemens Healthineers Transducer får du avancerad teknik som stödjer noggranna diagnoser och förbättrar patientvården.

Låt våra specialister guida dig till den optimala konfigurationen!

Siemens_Healthineers_logo.svg
Boka demo

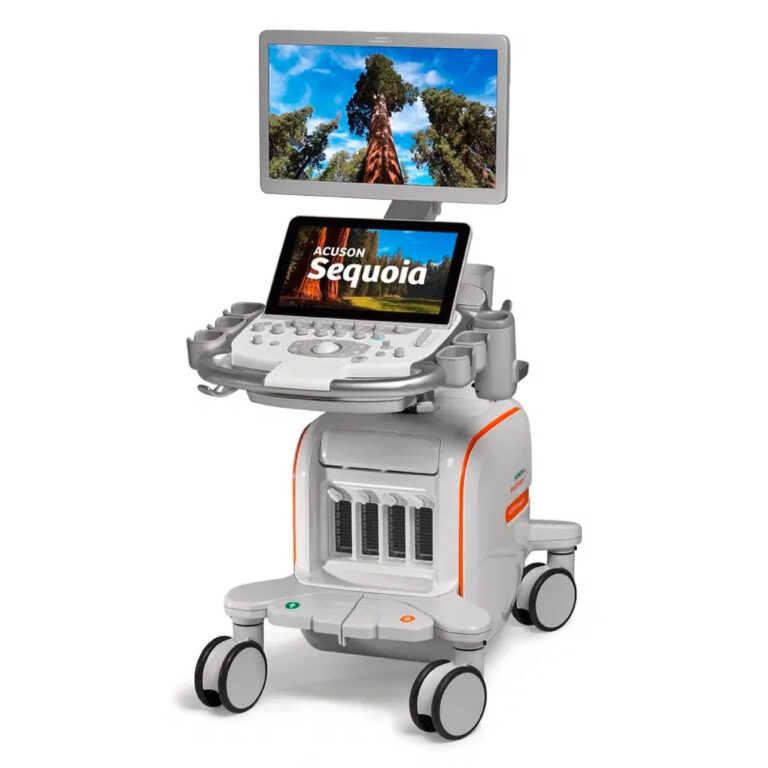

ACUSON Sequoia är ett ultra-premium ultraljudssystem som kombinerar banbrytande teknik med AI-drivna applikationer för att effektivisera diagnostiska processer och leverera klinisk expertis på högsta nivå. Systemet erbjuder 25 transduktorer som utnyttjar Siemens Healthineers unika InTune-transduktordesign och -arkitektur för optimal prestanda.

Systemet ger klinisk expertis inom flera ultraljudsspecialiteter och använder avancerade transduktorer som maximerar känslighet, penetration och signalfidelitet för enastående bildkvalitet. Det breda utbudet av transduktorer säkerställer precisa och reproducerbara resultat, medan AI-driven automatisering minskar variation och arbetsbelastning, så att kliniker kan fatta snabba, trygga och välgrundade beslut.

ACUSON Sequoia Siemens Healthineers Secma

Curved

Siemens-healthineers-us-5C1-transducer-acuson-sequoia-curved
5C1

Frequency: 1.4–5.0 MHz
Max. depth: 350 mm

Siemens-healthineers-us-7VC2-transducer-acuson-sequoia-curved
7VC2

Frequency: 1.8–6.9 MHz
Max. depth: 300 mm

Siemens-healthineers-us-9C2-transducer-acuson-sequoia-curved
9C2

Frequency: 1.4–8.5 MHz
Max. depth: 300 mm

Siemens-healthineers-us-9C3-transducer-acuson-sequoia-curved

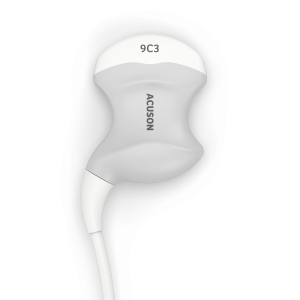

9C3

Frequency: 2.2–9.2 MHz
Max. depth: 300 mm

siemens-healthineers-us-acuson-sequoia-11M2-ultrasound-transducer-4x3-curved
11M2

Frequency: 2–10 MHz
Max. depth: 140 mm

Siemens-healthineers-us-11M3-transducer-acuson-sequoia-curved
11M3

Frequency: 2.7–10.7 MHz
Max. depth: 140 mm

Siemens-healthineers-us-dax-transducer-acuson-sequoia-curved
DAX

Frequency: 1.0–3.5 MHz Max. depth: 550 mm

Endocavity

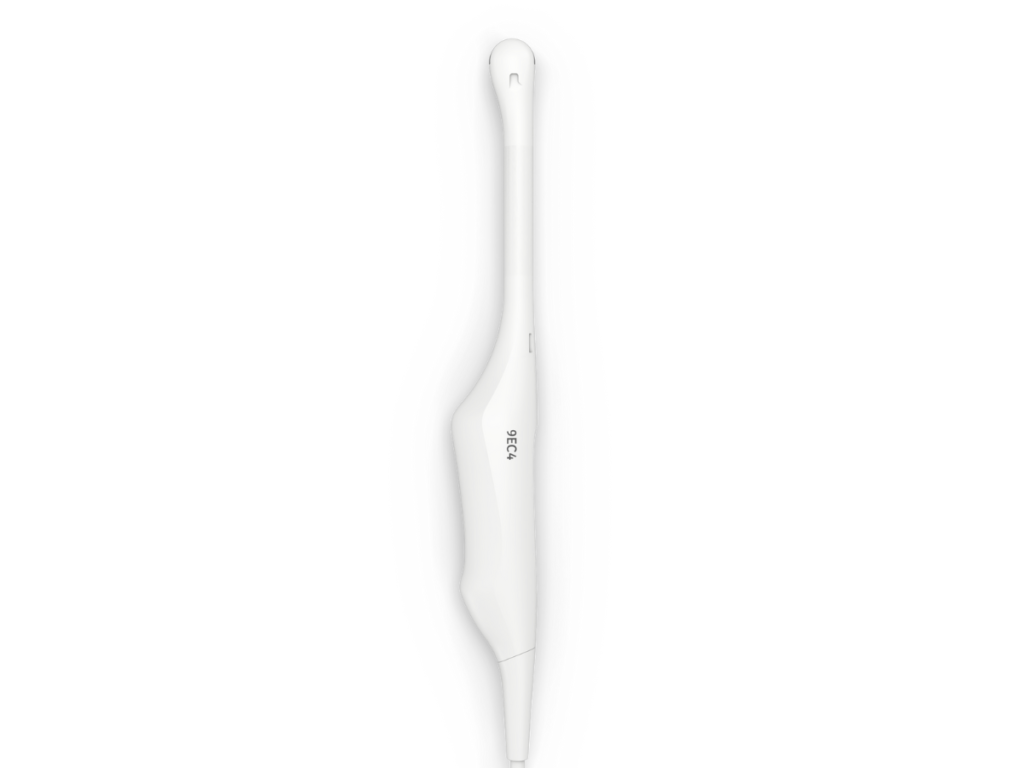

Siemens-healthineers-us-9EC4-transducer-acuson-sequoia-Endocavity
9EC4
Frequency: 2.9–8.1 MHz
Max. depth: 140 mm
Siemens-healthineers-us-9VE4-transducer-acuson-sequoia-Endocavity
9VE4
Frequency: 3.2–9.9 MHz
Max. depth: 160 mm
Siemens-healthineers-us-10EV3-transducer-acuson-sequoia-Endocavity
10EV3
Frequency: 2.7–9.9 MHz
Max. depth: 160 mm

Linear

7L2
Frequency: 1.7–8 MHz
Max. depth: 200 mm
Siemens-healthineers-us-10L4-transducer-acuson-sequoia-Linear
10L4
Frequency: 2.9–9.9 MHz
Max. depth: 140 mm
Siemens-healthineers-us-14L5-transducer-acuson-sequoia-Linear
14L5
Frequency: 4.8–13.6 MHz
Max. depth: 80 mm
Siemens-healthineers-us-15L4-transducer-acuson-sequoia-Linear
15L4
Frequency: 3.5–15.1 MHz
Max. depth: 80 mm

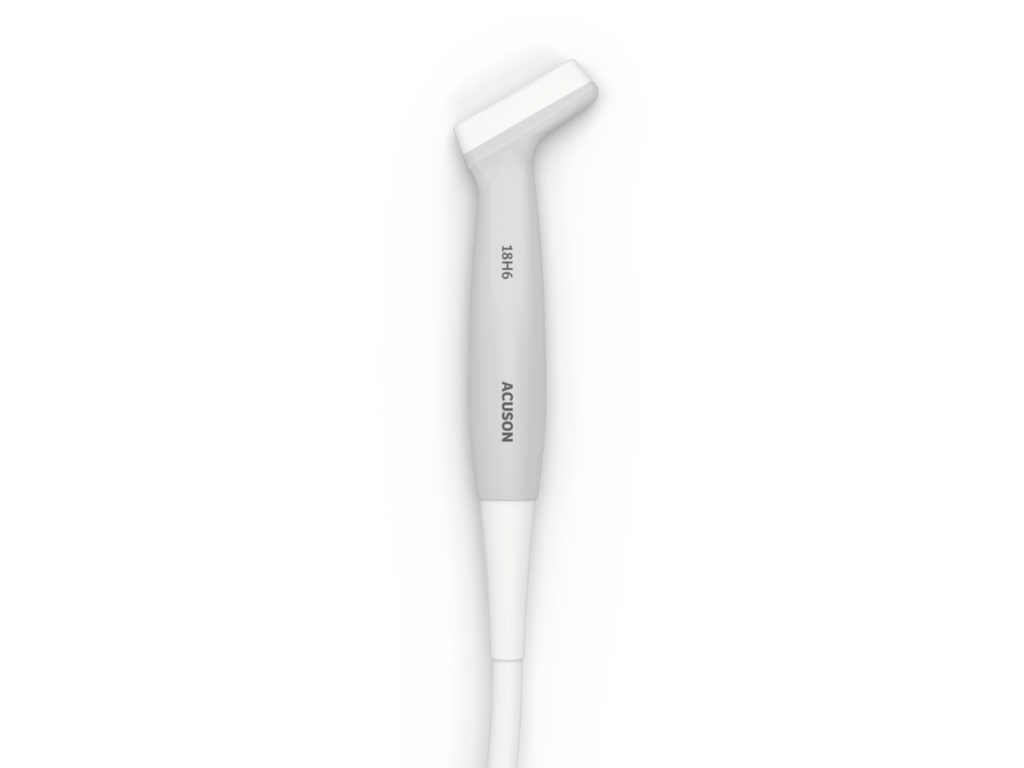

Siemens-healthineers-us-18H6-transducer-acuson-sequoia-Linear
18H6
Frequency: 5.5–21.10 MHz
Max. depth: 60 mm
Siemens-healthineers-us-18L6-transducer-acuson-sequoia-Linear
18L6
Frequency: 4.4–18.2 MHz
Max. depth: 80 mm
siemens-healthineers-us-acuson-sequoia-HLX-ultrasound-transducer-Linear
HLX
Frequency: 6–24 MHz
Max. depth: 80 mm

Pencil

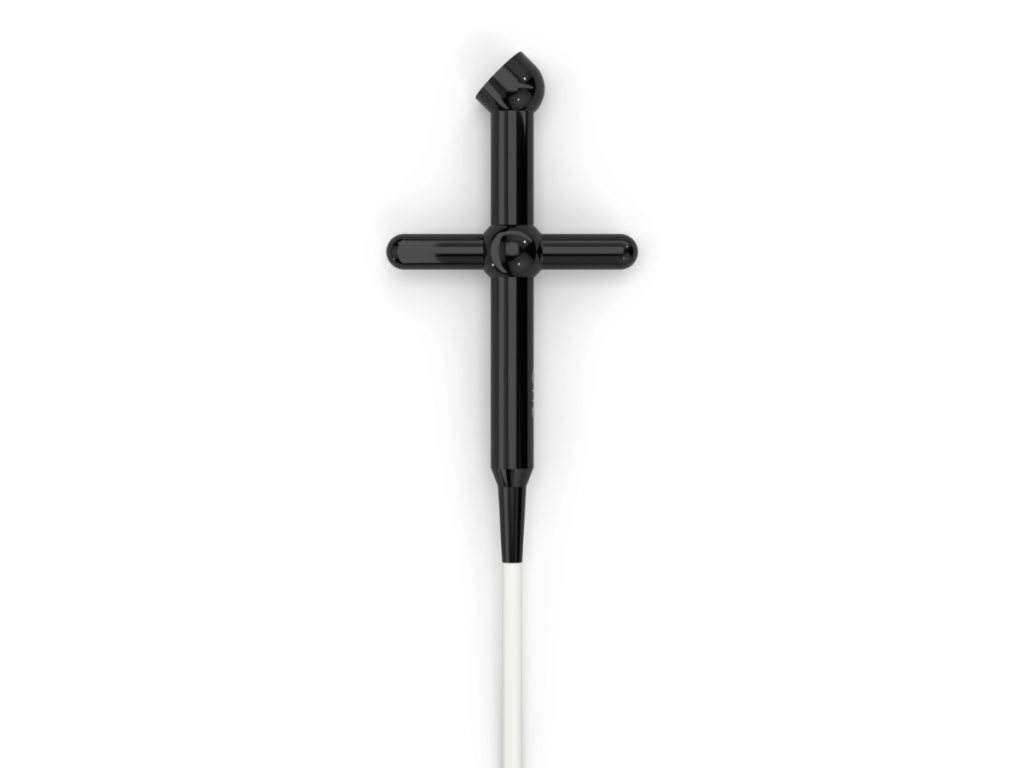

Siemens-healthineers-us-CW2-transducer-acuson-sequoia-Pencil
CW2

Frequency: N/A
Max. depth: N/A

siemens-healthineers-us-acuson-origin-CW5-transducer-Pencil
CW5

Frequency: N/A
Max. depth: N/A

Vector

Siemens-healthineers-us-4V1-transducer-acuson-sequoia-Phased
4V1

Frequency: 1.4–4.9 MHz
Max. depth: 300 mm

Siemens-healthineers-us-5V1-transducer-acuson-sequoia-Phased
5V1
Frequency: 1.1–4.9 MHz
Max. depth: 300 mm
siemens-healthineers-us-acuson-sequoia-5Z1-ultrasound-transducer4x3-Phased
5Z1
Frequency: 0.9–3.8 MHz
Max. depth: 300 mm
Siemens-healthineers-us-8V3-transducer-acuson-sequoia-Phased
8V3
Frequency: 2.1–8.3 MHz
Max. depth: 240 mm
Siemens-healthineers-us-10V4-transducer-acuson-sequoia-Phased
10V4
Frequency: 3.4–10.4 MHz
Max. depth: 150 mm

TEE

siemens-healthineers-us-acuson-origin-Z6T-transducer-TEE

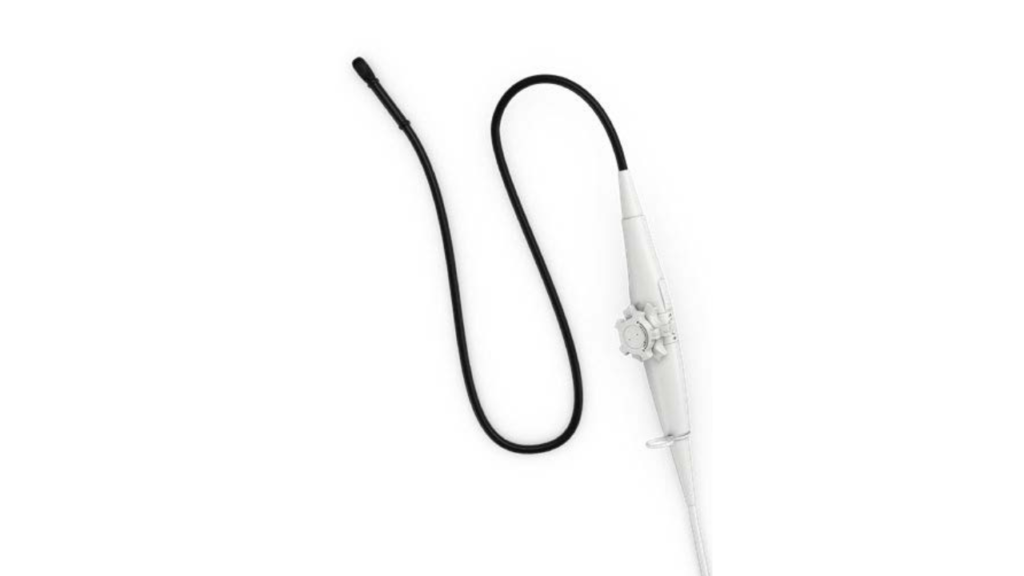

Z6T
Frequency: 2.3–6.8 MHz
Max. depth: 260 mm
ACUSON Origin levererar enastående bildkvalitet med avancerad transduktorteknik i centrum. Systemets transduktorer är utvecklade för att säkerställa optimal signalöverföring, hög känslighet och utmärkt rumslig upplösning, även vid krävande kardiologiska undersökningar. Kombinationen av bred bandbredd och effektiv penetration ger detaljerad visualisering av både ytliga och djupare strukturer, vilket är avgörande för exakt diagnostik. Transduktorportföljen är utformad för att stödja ett brett spektrum av patienter och kliniska behov – från små, komplexa anatomier till vuxna patienter – och säkerställer flexibilitet utan att kompromissa med bildkvaliteten. Den optimerade integrationen mellan transduktor och systemets AI-drivna bildbehandling maximerar signalfideliteten genom hela bildkedjan och bidrar till konsekventa, reproducerbara resultat.
ACUSON Origin Siemens Healthineers Secma

Curved

siemens-healthineers-us-acuson-origin-5C1-transducer-curved
5C1
Frequency: 1.4–5.0 MHz
Max. depth: 350 mm
siemens-healthineers-us-acuson-origin-9C2-transducer-curved
9C2
Frequency: 1.4–8.5 MHz
Max. depth: 300 mm
siemens-healthineers-us-acuson-origin-DAX-transducer-curved
DAX
Frequency: 1.0–3.5 MHz
Max. depth: 550 mm

ICE Catheters

siemens-healthineers-us-acunav-lumos-on-acuson-origin-16-9-ICE
AcuNav Lumos 4D

Read more on
siemens-healthineers.com

siemens-healthineers-us-acunav-crystal-2D-ICE-16-9-ICE
AcuNav Crystal 2D

Read more on
siemens-healthineers.com

siemens-healthineers-us-soundstar-crystal-2D-ICE-16-9-ICE
SOUNDSTAR 9F 2D

Read more on
siemens-healthineers.com

Linear

siemens-healthineers-us-acuson-origin-7L2-transducer-linear
7L2
Frequency: 1.7–8 MHz
Max. depth: 200 mm
siemens-healthineers-us-acuson-origin-10L4-transducer-linear
10L4
Frequency: 2.9–9.9 MHz
Max. depth: 140 mm
siemens-healthineers-us-acuson-origin-14L5-transducer-linear
14L5
Frequency: 4.8–13.6 MHz
Max. depth: 80 mm
siemens-healthineers-us-HLX-transducer-acuson-origin-16-9-linear
HLX
Frequency: 6–24 MHz
Max. depth: 80 mm

Pencil

siemens-healthineers-us-acuson-origin-CW2-transducer-pencil
CW2
Frequency: N/A
Max. depth: N/A
siemens-healthineers-us-acuson-origin-CW5-transducer-pencil
CW5
Frequency: N/A
Max. depth: N/A

TEE

siemens-healthineers-us-acuson-origin-Z6T-transducer-TEE
Z6T
Frequency: 2.3–6.8 MHz
Max. depth: 260 mm

Vector

siemens-healthineers-us-acuson-origin-4V1-transducer-vector
4V1
Frequency: 1.4–4.9 MHz
Max. depth: 300 mm
siemens-healthineers-us-acuson-origin-5V1-transducer-vector
5V1
Frequency: 1.1–4.9 MHz
Max. depth: 300 mm
siemens-healthineers-us-acuson-origin-5Z1-transducer-vector

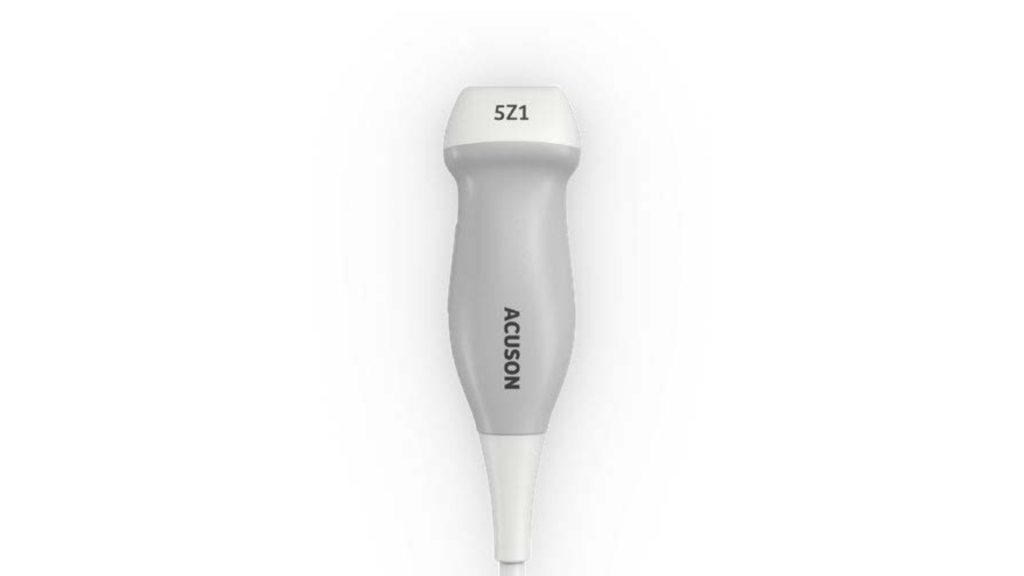

5Z1
Frequency: 0.9–3.8 MHz
Max. depth: 300 mm
siemens-healthineers-us-acuson-origin-8V3-transducer-vector
8V3
Frequency: 2.1–8.3 MHz
Max. depth: 240 mm
siemens-healthineers-us-acuson-origin-10V4-transducer-vector
10V4
Frequency: 3.4–10.4 MHz
Max. depth: 150 mm

ACUSON Redwood ger dig en komplett familj av transduktorer, utvecklade med nästa generations InTune-transduktorteknik. Avancerade material, optimerad design och modern tillverkning säkerställer högsta signalfidelitet genom hela bildkedjan.

Systemet stöder ett brett spektrum av kliniska tillämpningar med en komplett buklösning som levererar diagnostisk 2D-, färg- och Doppleravbildning i hög kvalitet – både ytligt, på djupet och allt däremellan. Den omfattande kardiologiska lösningen täcker hela spektrumet av patientstorlekar, åldrar och undersökningsmetoder. Samtidigt ger kompatibilitet och delade transduktorer med ACUSON Sequoia-ultraljudssystemet ökat värde och bättre kostnadseffektivitet.

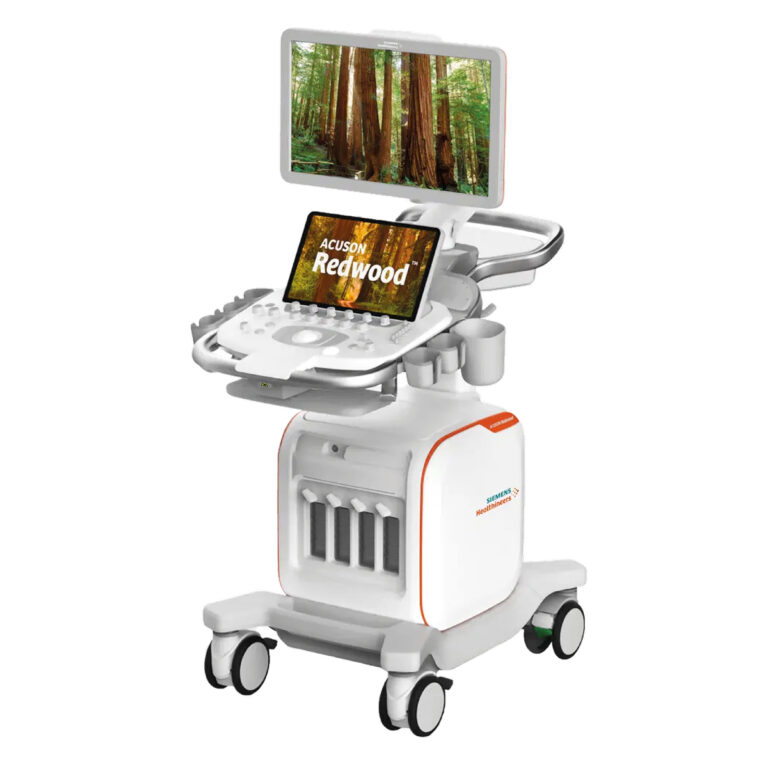

ACUSON Redwood Siemens Healthineers Secma

Curved

siemens-healthineers-us-acuson-redwood-ultrasound-transducer-5C1
5C1
Frequency: 1.4–5.0 MHz
Max. depth: 350 mm
siemens-healthineers-us-acuson-redwood-ultrasound-transducer-7VC2
7VC2
Frequency: 1.8–6.9 MHz
Max. depth: 300 mm
siemens-healthineers_us_ACUSON_Sequoia_9C2_Topview
9C2
Frequency: 1.4–8.5 MHz
Max. depth: 300 mm
Siemens-healthineers-us-9C3-transducer-acuson-sequoia-curved
9C3
Frequency: 2.2–9.2 MHz
Max. depth: 300 mm

Endocavity

siemens-healthineers-us-acuson-redwood-ultrasound-transducer-9EC4
9EC4
Frequency: 2.9–8.1 MHz
Max. depth: 140 mm
siemens-healthineers-us-acuson-redwood-ultrasound-transducer-9VE4
9VE4
Frequency: 3.2–9.9 MHz
Max. depth: 160 mm

Linear

siemens-healthineers-us-acuson-redwood-ultrasound-transducer-10L4
10L4
Frequency: 2.9–9.9 MHz
Max. depth: 140 mm
siemens-healthineers-us-acuson-redwood-ultrasound-transducer-14L5
14L5
Frequency: 4.8–13.6 MHz
Max. depth: 80 mm
siemens-healthineers-us-acuson-redwood-ultrasound-transducer-18H6

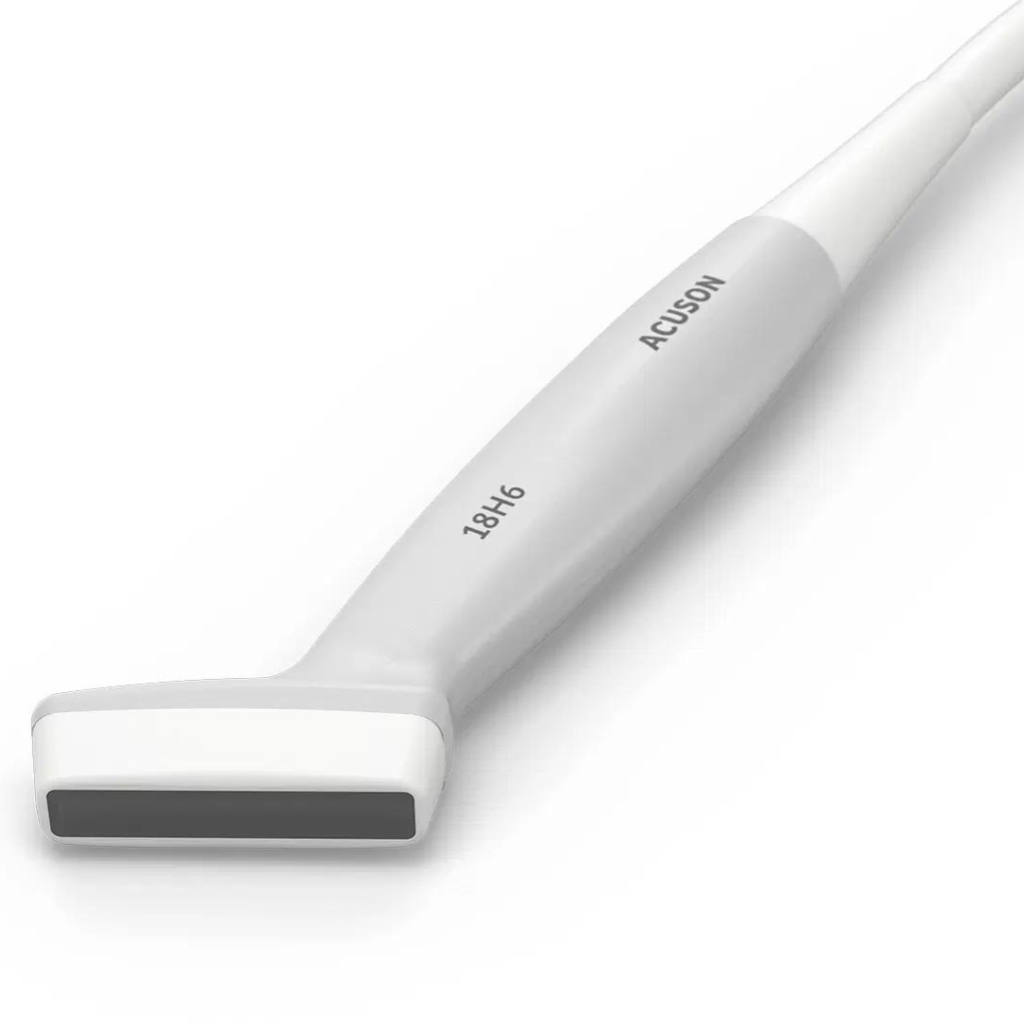

18H6
Frequency: 5.5–21.10 MHz
Max. depth: 60 mm
siemens-healthineers-us-acuson-redwood-ultrasound-transducer-18L6
18L6
Frequency: 4.4–18.2 MHz
Max. depth: 80 mm

Pencil

siemens-healthineers-us-acuson-maple-CW2-ultrasound-probe-pencil
CW2
Frequency: N/A
Max. depth: N/A
siemens-healthineers-us-acuson-maple-CW5-ultrasound-probe-pencil
CW5
Frequency: N/A
Max. depth: N/A

TEE

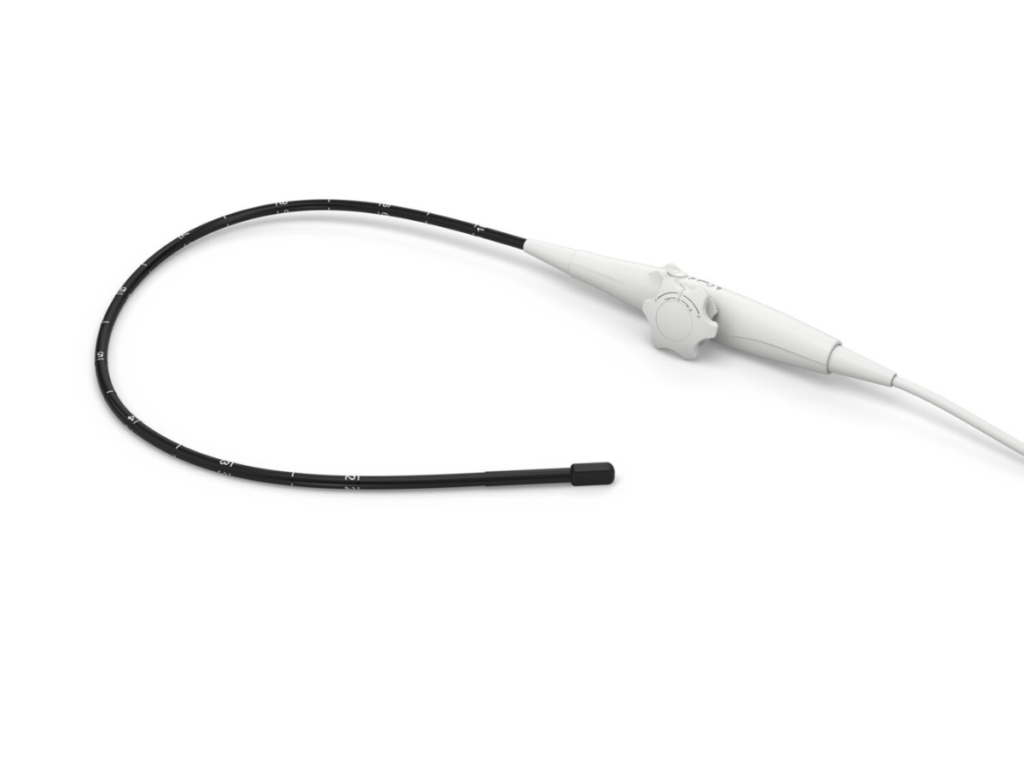

siemens-healthineers-us-acuson-maple-5VT-ultrasound-probe-TEE
V5Ms
Frequency: 3.0–7.0 MHz
Max. depth: N/A

Vector

siemens-healthineers-us-acuson-redwood-ultrasound-transducer-4V1
4V1
Frequency: 1.4–4.9 MHz
Max. depth: 300 mm
siemens-healthineers-us-acuson-redwood-ultrasound-transducer-5V1
5V1
Frequency: 1.1–4.9 MHz
Max. depth: 300 mm
siemens-healthineers-us-acuson-redwood-ultrasound-transducer-8V3
8V3
Frequency: 2.1–8.3 MHz
Max. depth: 240 mm
siemens-healthineers-us-acuson-redwood-ultrasound-transducer-10V4
10V4
Frequency: 3.4–10.4 MHz
Max. depth: 150 mm
ACUSON Junipers levererar utmärkt bildkvalitet och avancerade kliniska tillämpningar, inklusive ultraljudsbaserad fettfraktion (UDFF). Med specialiserade transduktorer för tidig upptäckt av hjärt-kärl- och prostatasjukdomar säkerställer systemet en exakt bedömning och sjukdomsdetektion. Single-crystal-transduktorteknik ger ökad känslighet, bredare bandbredd och djupare penetration för skarpa bilder med hög upplösning inom olika kliniska områden.
ACUSON Juniper Siemens Healthineers Secma

Curved

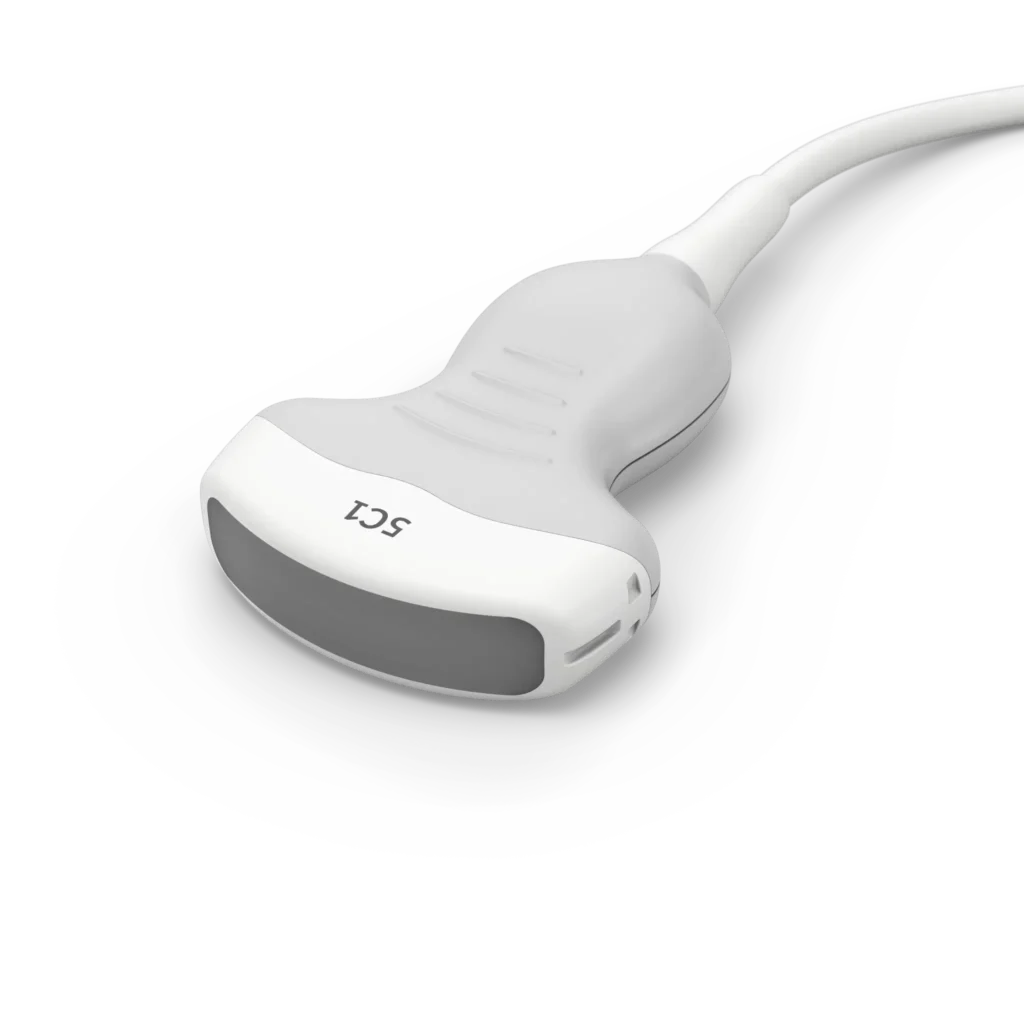

Juniper_Transducer-2-5C1
5C1

Frequency: 1.4–5.0 MHz
Max. depth: 350 mm

Juniper_Transducer-2-6C1
6C1
Frequency: 1.0–5.6 MHz
Max. depth: 350 mm

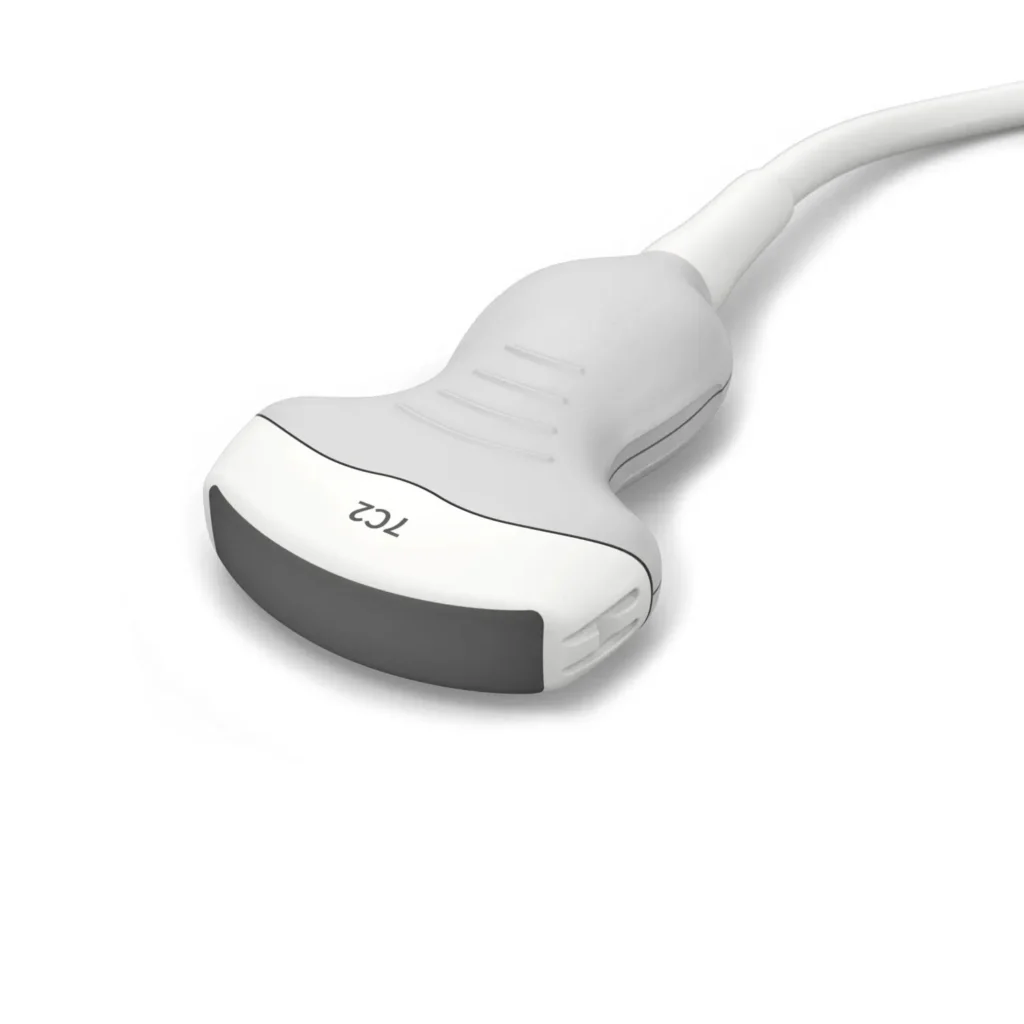

Juniper_Transducer-2-7C2
7C2
Frequency: 2.1–7.0 MHz
Max. depth: 300 mm
Juniper Transducer 9VC2
9VC2
Frequency: 1.8–8.5 MHz
Max. depth: 300 mm

Endocavity

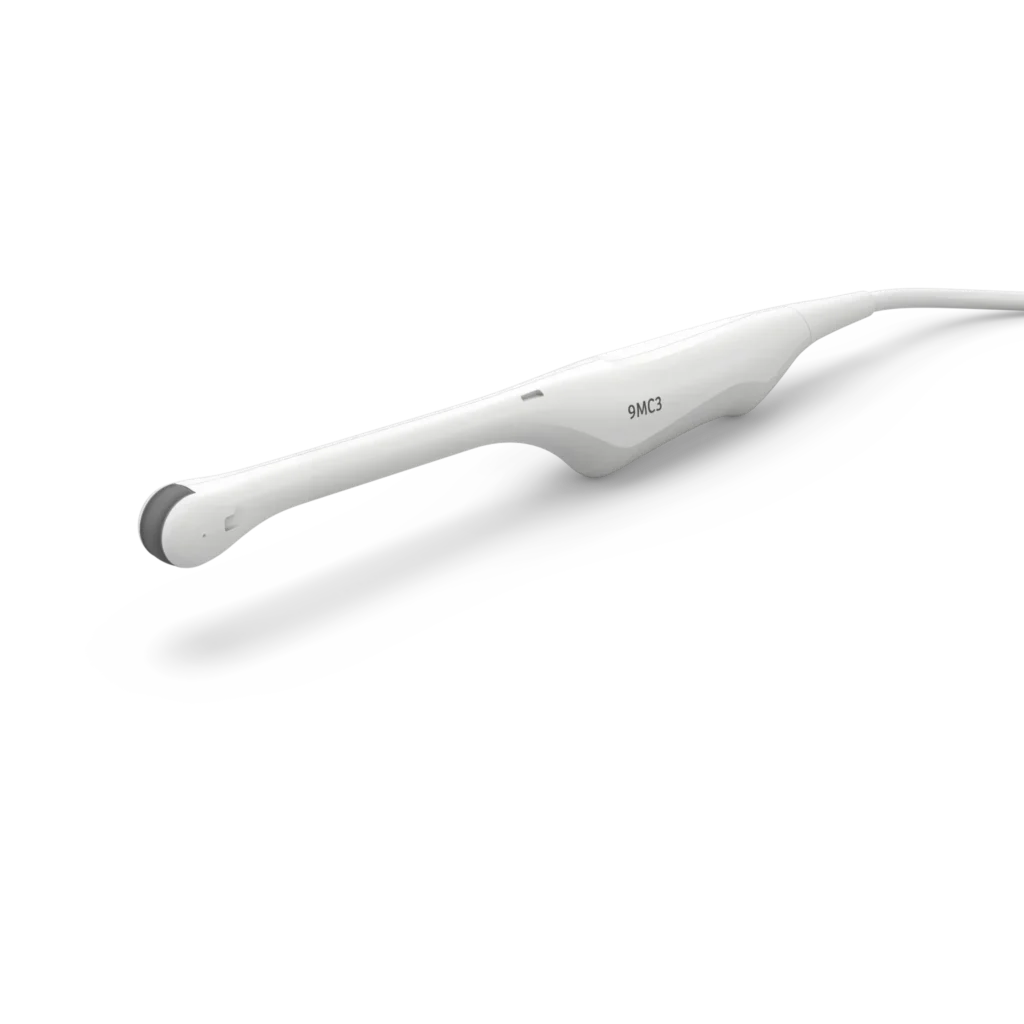

Juniper_Transducer-1-9MC3
9MC3
Frequency: 3.2–8.5 MHz
Max. depth: 140 mm
siemens-healthineers-US-ACUSON-Juniper-9VE4-150-DPI
9VE4
Frequency: 3.2–9.9 MHz
Max. depth: 160 mm
Juniper_Transducer-3-10MC3
10MC3
Frequency: 3.5–10.2 MHz
Max. depth: 140 mm

Linear

Juniper_Transducer-1-11L4- Linear

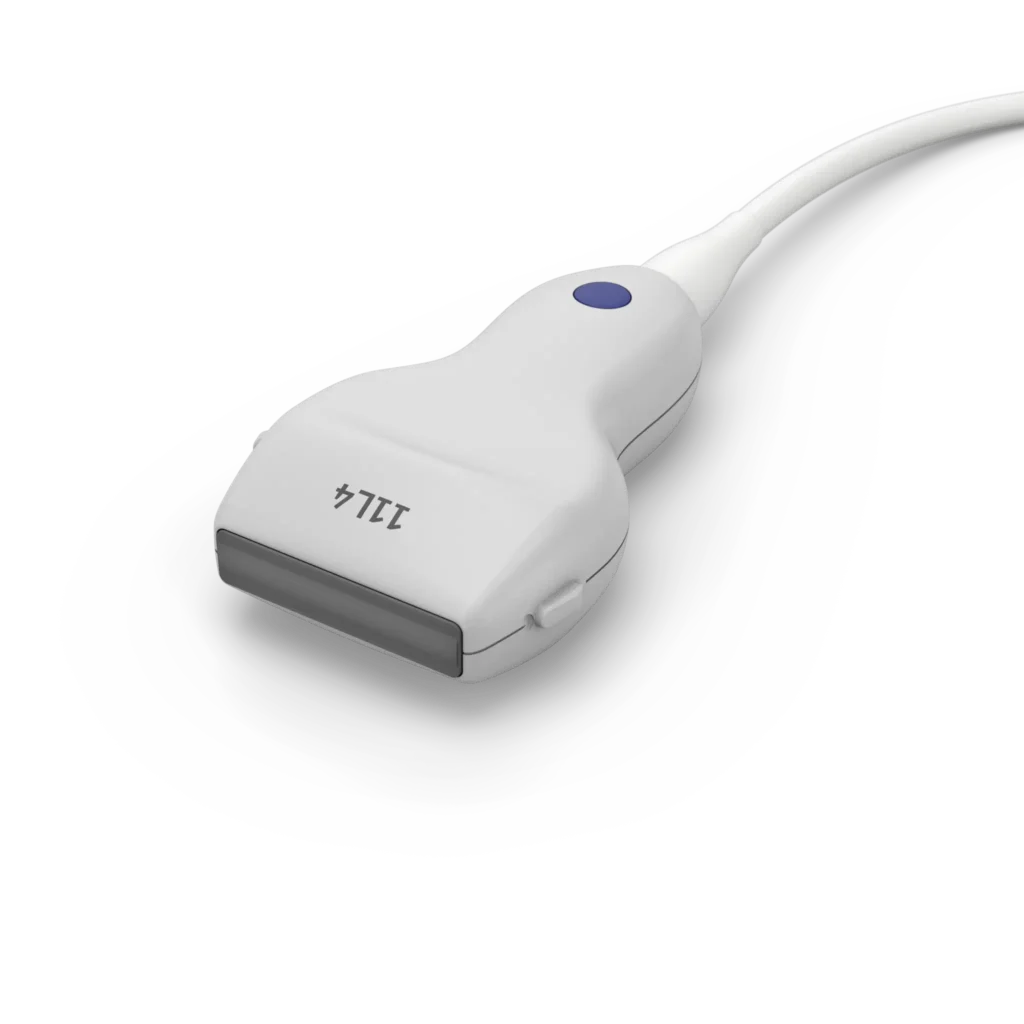

11L4
Frequency: 3.6–12.9 MHz
Max. depth: 160 mm
Juniper_Transducer-2-12L3- Linear
12L3

Frequency: 2.6–11.5 MHz Max. depth: 160 mm

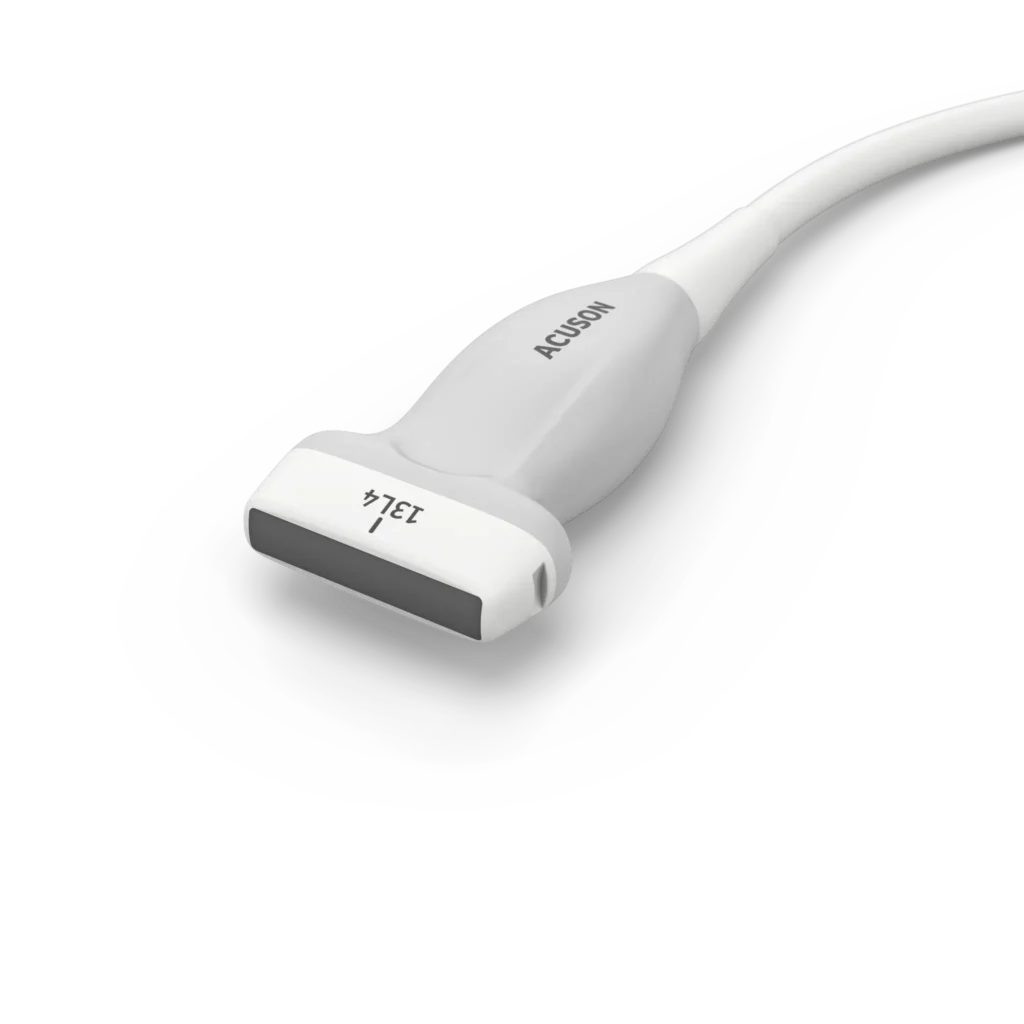

Juniper_Transducer-3-13L4- Linear
13L4

Frequency: 3.9–12.6 MHz Max. depth: 160 mm

siemens-healthineers_us_14L4-transducer-acuson-juniper- Linear
14L4
Frequency: 4.0–12.7 MHz
Max. depth: 160 mm
Juniper_Transducer-4-16L4- Linear
16L4
Frequency: 4.3–15.4 MHz
Max. depth: 60 mm
Juniper_Transducer-5-18H5- Linear
18H5
Frequency: 4.5–18.0 MHz
Max. depth: 60 mm

Micro-Convex

Juniper_Transducer-3-11M3-Micro
11M3
Frequency: 3.5–11.0 MHz
Max. depth: 150 mm

Pencil

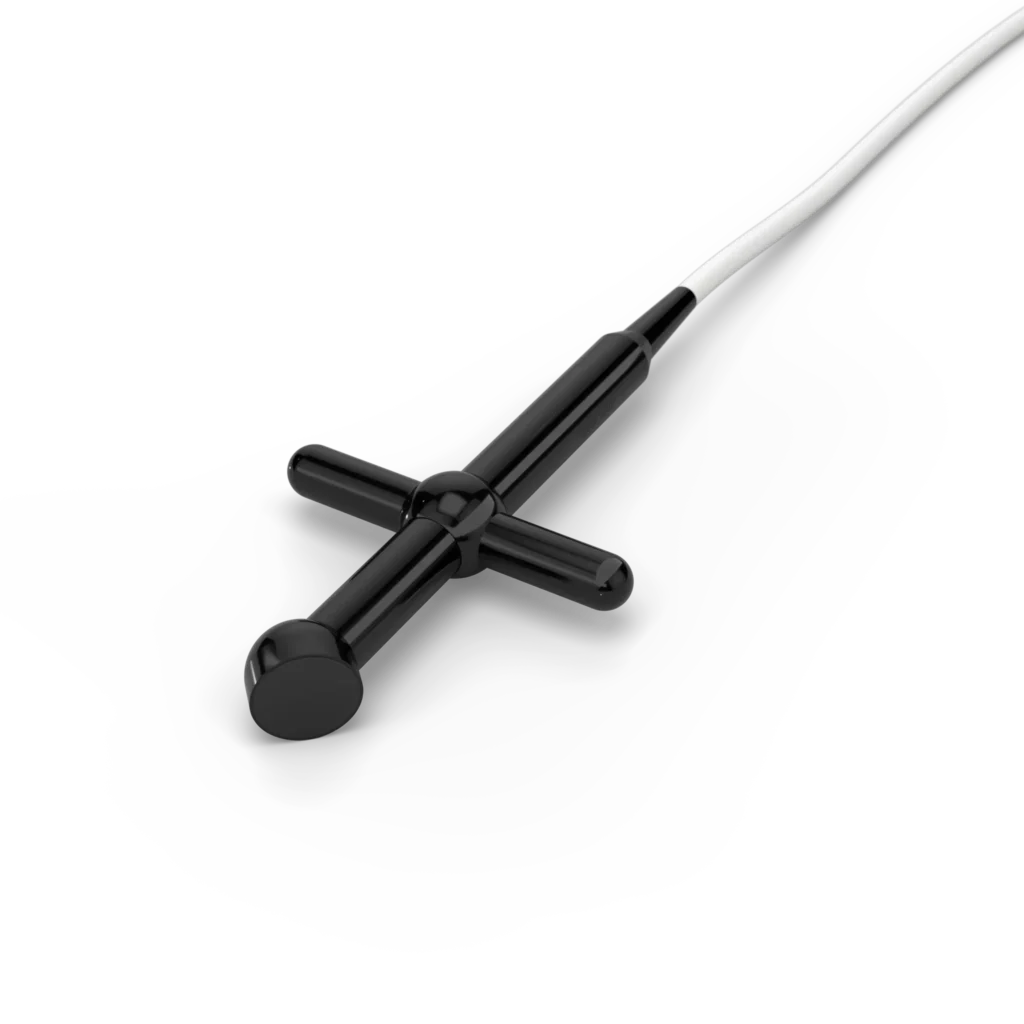

Juniper_Transducer-1-CW2-Pencil​
CW2
Frequency: N/A
Max. depth: N/A
Juniper_Transducer-2-CW5-Pencil​
CW5
Frequency: N/A
Max. depth: N/A
Juniper_Transducer-3-CW8-Pencil​
CW8
Frequency: N/A
Max. depth: N/A

Phased

Juniper_Transducer-1-5P1-phased
5P1
Frequency: 1.1–5.0 MHz
Max. depth: 300 mm

TEE

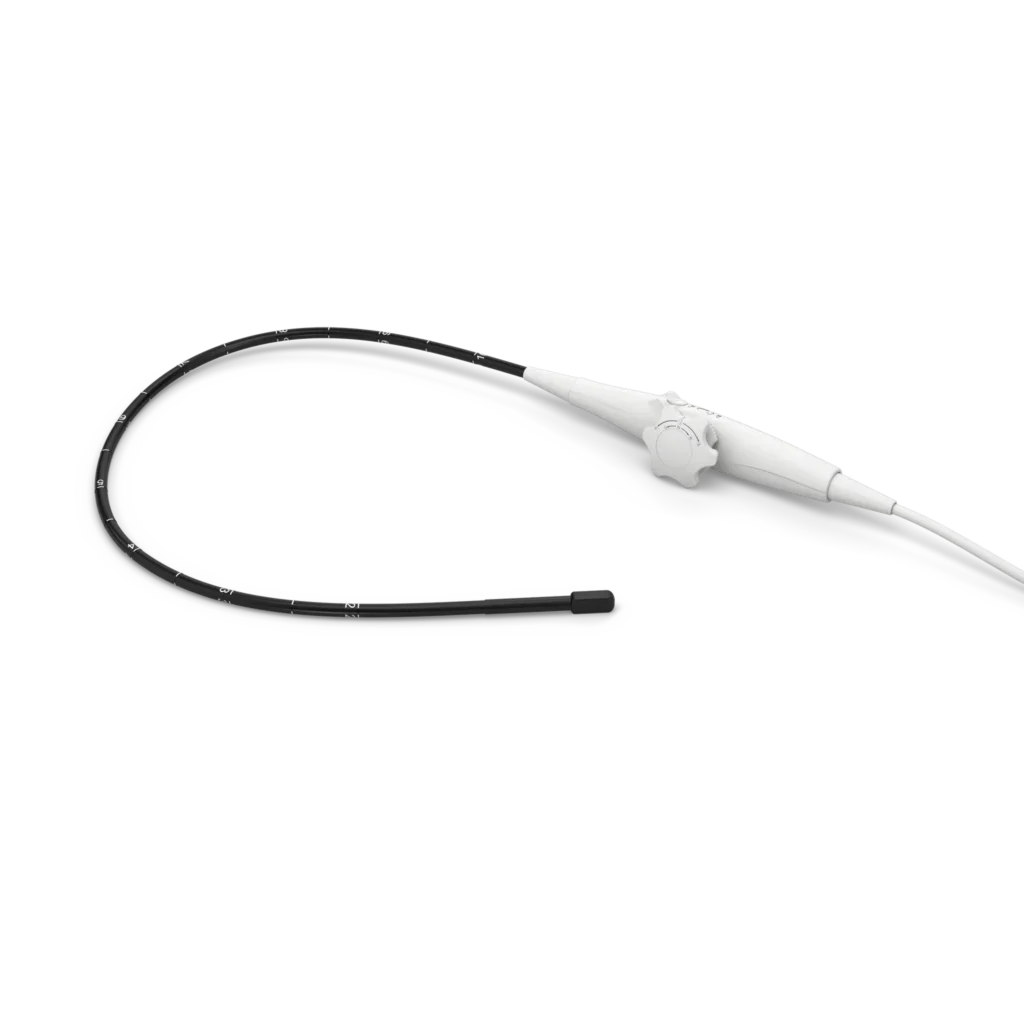

Juniper_Transducer-4-5VT-TEE
5VT
Frequency: 3.1–9.2 MHz
Max. depth: 240 mm

Vector

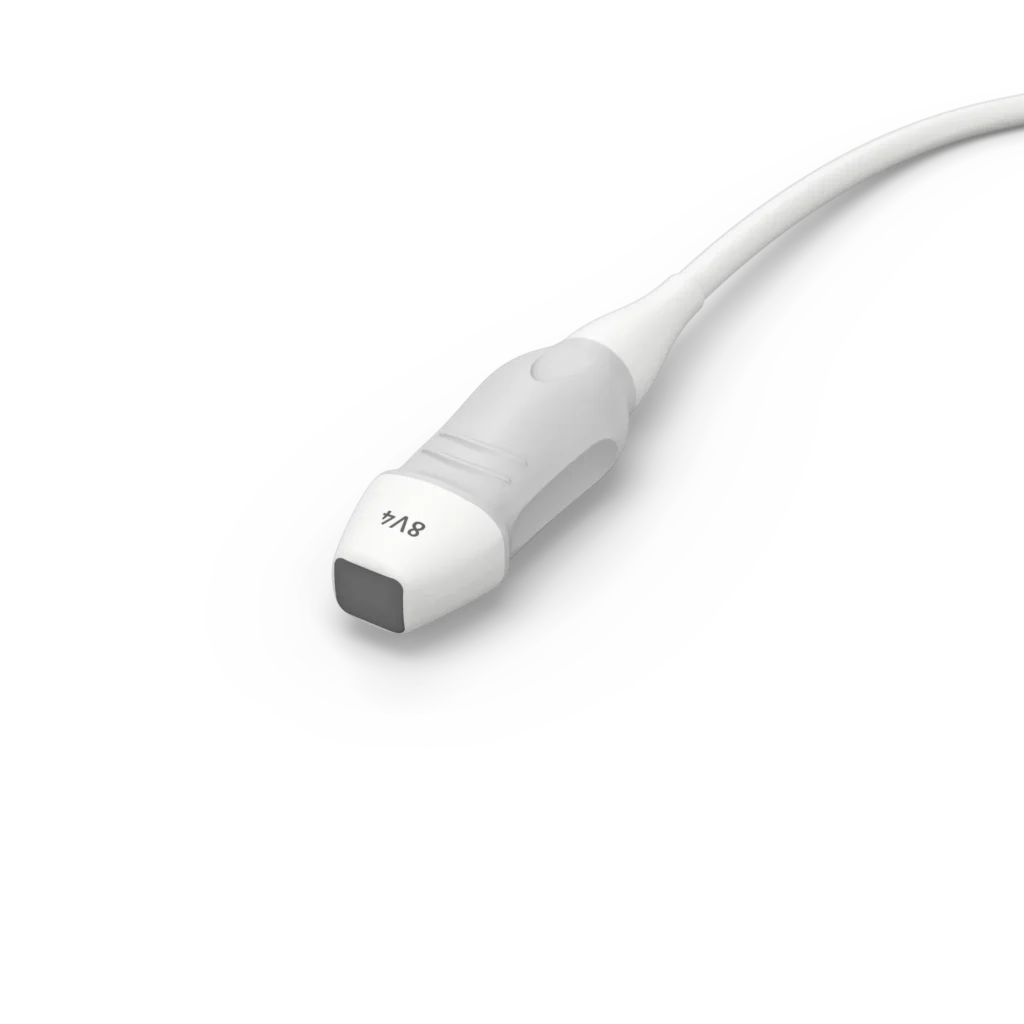

Juniper_Transducer-3-8V4-vector
8V4
Frequency: 2.7–8.0 MHz
Max. depth: 150 mm
Juniper_Transducer-2-10V4-vector

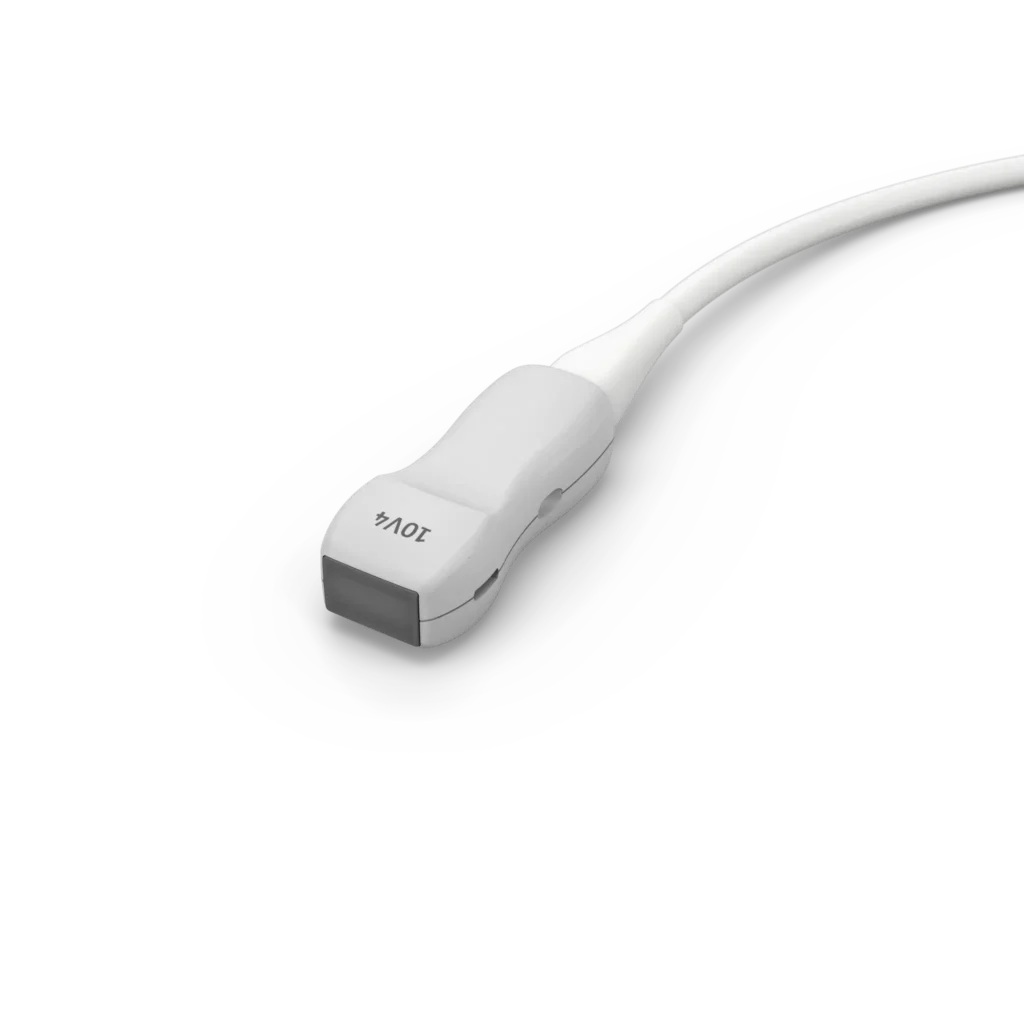

10V4
Frequency: 3.4–10.4 MHz
Max. depth: 150 mm
ACUSON Maple är utformad för att maximera prestandan och möjliggöra säkra undersökningar inom olika kliniska specialiteter. Med 15 ultraljudstransduktorer och avancerade funktioner som ger fler möjligheter och ökad flexibilitet stöder systemet ett brett spektrum av kliniska segment och tillämpningar, inklusive buk, smådelar, OB/GYN och kardiologi, samt som en föredragen lösning för screening av prostatacancer.
ACUSON Maple Siemens Healthineers Secma

Curved

siemens-healthineers-us-acuson-maple-5C1a-ultrasound-probe-curved
5C1a
Frequency: 1.4–5.0 MHz
Max. depth: 350 mm
siemens-healthineers-us-acuson-maple-C5-2v-ultrasound-probe-curved
C5-2v
Frequency: 1.7–4.9 MHz
Max. depth: 300 mm
siemens-healthineers-us-acuson-maple-7C2-ultrasound-probe-curved
7C2
Frequency: 2.1–7.0 MHz
Max. depth: 300 mm
siemens-healthineers-us-acuson-maple-9VC2-ultrasound-probe-curved
9VC2
Frequency: 1.4–8.5 MHz
Max. depth: 300 mm

Endocavity

siemens-healthineers-us-acuson-maple-9VE4-ultrasound-probe
9VE4
Frequency: 3.2–9.9 MHz
Max. depth: 160 mm

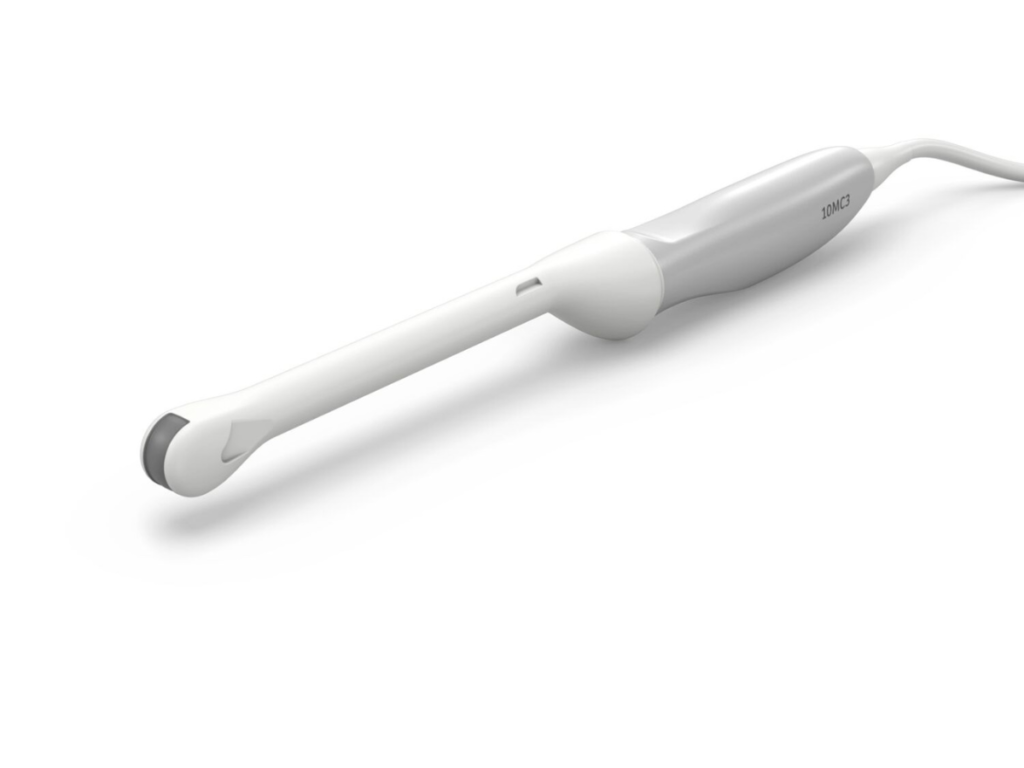

siemens-healthineers-us-acuson-maple-10MC3-ultrasound-probe
10MC3
Frequency: 3.5–10.2 MHz
Max. depth: 140 mm

Linear

siemens-healthineers-us-acuson-maple-L10-5v-ultrasound-probe-linear
L10-5v
Frequency: 4.2–12.0 MHz
Max. depth: 160 mm
siemens-healthineers-us-acuson-maple-14L4a-ultrasound-probe-linear
14L4a
Frequency: 4.0–12.7 MHz
Max. depth: 160 mm
siemens-healthineers-us-acuson-maple-16L4-ultrasound-probe-linear
16L4
Frequency: 4.3–15.4 MHz
Max. depth: 60 mm

Micro-Convex

Juniper_Transducer-3-11M3-Micro
11M3
Frequency: 3.5–11.0 MHz
Max. depth: 150 mm

Pencil

siemens-healthineers-us-acuson-maple-CW2-ultrasound-probe-pencil
CW2
Frequency: N/A
Max. depth: N/A
siemens-healthineers-us-acuson-maple-CW5-ultrasound-probe-pencil
CW5
Frequency: N/A
Max. depth: N/A

Phased

siemens-healthineers-us-acuson-maple-P42-ultrasound-probe-phased
P4-2

Frequency: 1.4–4.4 MHz Max. depth: 300 mm

TEE

siemens-healthineers-us-acuson-maple-5VT-ultrasound-probe-TEE
5VT
Frequency: 3.1–9.2 MHz
Max. depth: 240 mm

Vector

siemens-healthineers-us-acuson-maple-8V4-ultrasound-probe-Vector
8V4

Frequency: 2.7–8.0 MHz Max. depth: 150 mm

Book demo

Teknologin bakom Siemens Healthineers transduktorer

Gestus-teknologi

Siemens Healthineers InTune™-transduktorer har inbyggda sensorer (accelerometrar) och specialutvecklad mjukvara som kan registrera användarens rörelser.

Om sonografen (ultraljudsoperatören) till exempel knackar lätt två gånger på transduktorn, växlar den automatiskt till “klar för skanning”-läge. Det innebär att man inte behöver nå över till tangentbordet eller byta manuellt mellan flera transduktorer så ofta.

Syftet är att göra arbetet enklare och mer effektivt. Genom att integrera denna typ av automatisering i transduktorn förbättras arbetsflödet, så att klinikern kan ägna mer tid åt patienten och mindre tid åt att hantera utrustningen.

Gestus-teknologi

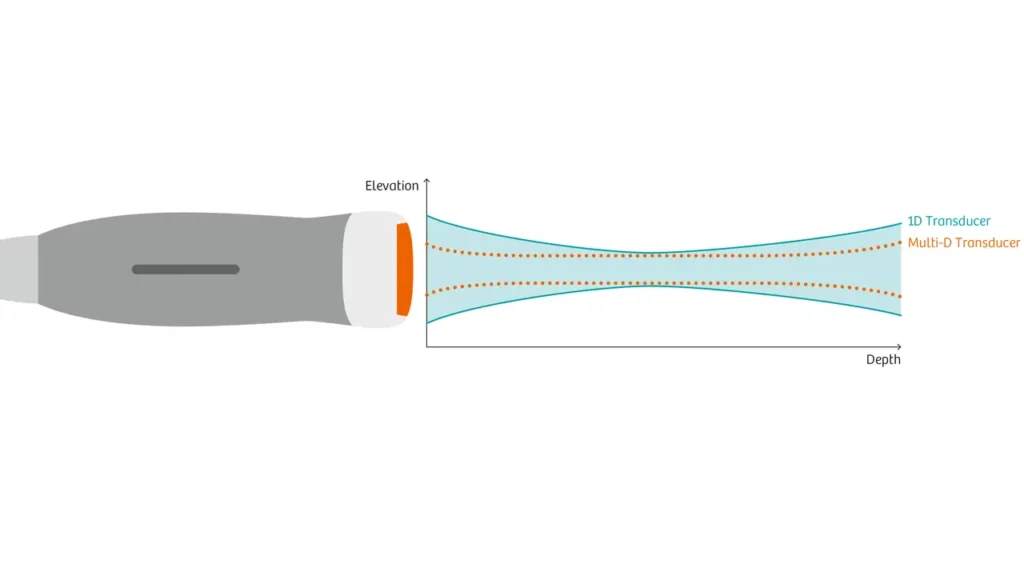

Multi-D

Transduktorn består av många små element som kan styras individuellt. Det gör det möjligt att justera fokus i bilden beroende på vad man vill undersöka.

Genom att ändra hur ljudvågorna sänds in i kroppen kan man zooma in och fokusera mer exakt på ett mindre område – utan att bildkvaliteten försämras i resten av djupet.

Tekniken möjliggör också mycket djup scanning, upp till cirka 40 cm. Det är särskilt fördelaktigt hos patienter med hög BMI, där det annars kan vara svårt att se tydligt. Resultatet blir tydligare bilder, större diagnostisk säkerhet och färre onödiga kompletterande undersökningar.

Multi-D

Single-crystal piezoelektrisk teknologi

Den senaste generationen av single-crystal piezoelektriska material ger ett bredare frekvensområde. Det innebär bättre harmonisk bildbildning och skarpare upplösning i djupled (axial upplösning). Materialet är också mer känsligt, vilket gör det möjligt att tränga djupare in i kroppen samtidigt som man får klarare bilder.

Hos Siemens Healthineers är materialval en viktig del av designen av transduktorer. Man väljer den teknik som passar bäst för den aktuella kliniska uppgiften. Att använda rätt material för rätt tillämpning och marknadssegment är avgörande för att säkerställa att kundernas behov uppfylls.

Single-crystal

Termisk styrning (värmehantering)

En effektiv transduktor ska kunna sända så mycket ultraljudsenergi som möjligt utan att bli för varm. Därför är det viktigt att kunna kontrollera och leda bort värmen från transduktorn.

Hos Siemens Healthineers har man integrerat ny teknik för värmehantering och optimerat designen av både den akustiska uppbyggnaden (lagren inne i transduktorn) och själva höljet.

Detta möjliggör djupare penetrering och starkare signaler, samtidigt som utrustningen uppfyller gällande säkerhets- och lagkrav.

Thermal-Management
